qProfすげえ

うちのブログで最も読まれている記事↓

morinogps.hatenablog.com



QGIS3.10で久しぶりに断面図作ってみたら、なんかCSVを吐き出せることに気が付きました。(今更)

f:id:haruchin-puripuri:20210320184456p:plain

今回作った断面

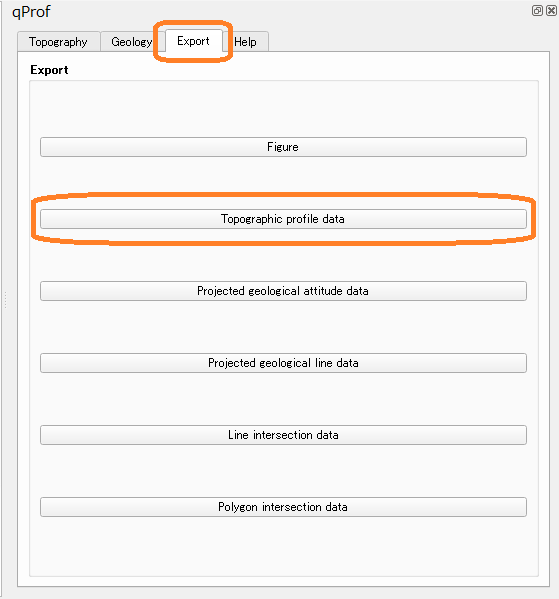

f:id:haruchin-puripuri:20210320184540p:plain

qProfの設定パネル

断面図作った後でqProfの設定パネルの「Export」タブで「Topographic Profile Data」のボタン押すと、

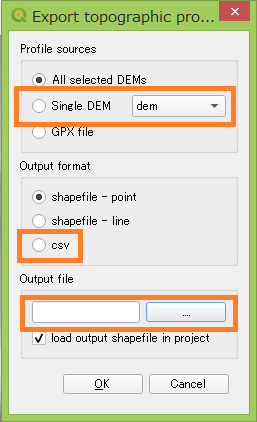

f:id:haruchin-puripuri:20210320184817p:plain

Exportオプション選択ダイアログ

こんなダイアログが開くので、CSV選んで適当なファイル名つけて適当な保存先フォルダ設定して「OK」を押すと、CSVファイルができます。

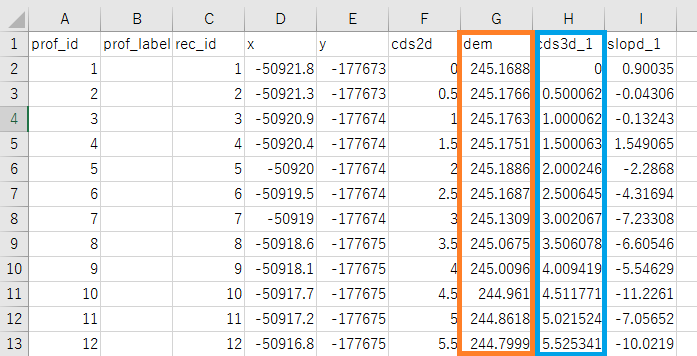

f:id:haruchin-puripuri:20210320185002p:plain

CSVExcelで開いたところ

Excelで開くと、どうもグラフのX・Yに相当するフィールドがあるような。
青枠内は0から始まって1200くらいまで順に増えていく→Y軸か?
赤枠は220~260くらいで変動。断面図の標高値と同じくらい→X軸か?



グラフにしてみると↓

f:id:haruchin-puripuri:20210320185440p:plain

CSVの数値をグラフ化

ほぼ断面図と同じ形状でした。
ていうことはこのCSVからCADに読み込んだら使えそうですね。長い間はさまってたものが取れたような気分です。めちゃくちゃ嬉しい。
